Filtry podciśnieniowy NFP-JET

placeholder banner video
placeholder banner video
NFP-JET 11/11
NFP-JET 11/6

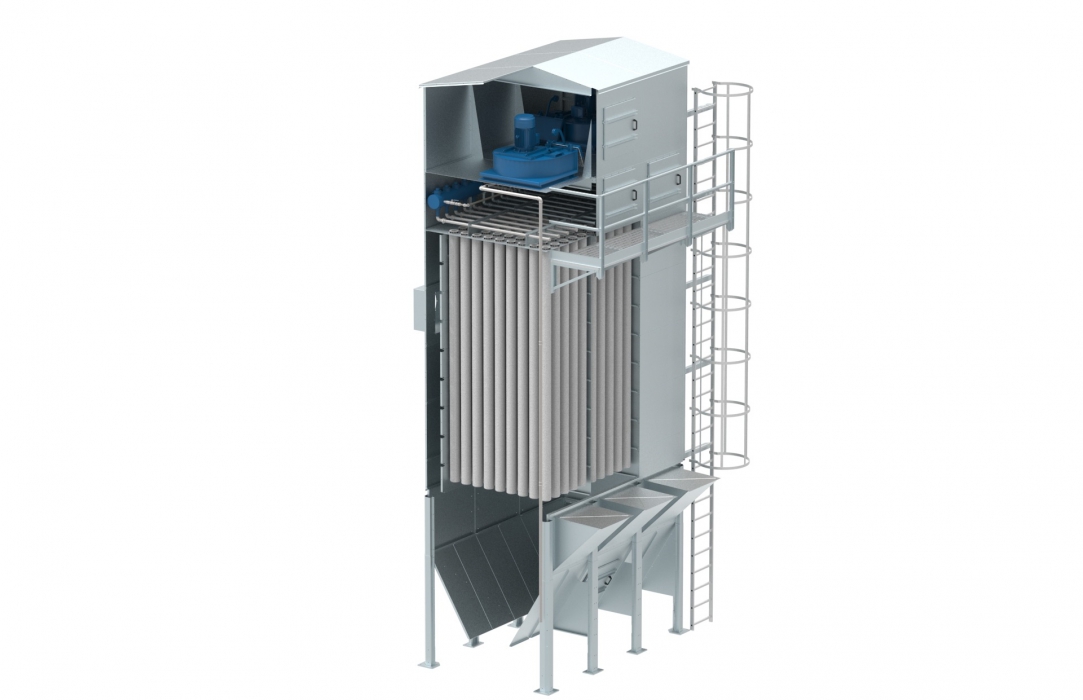

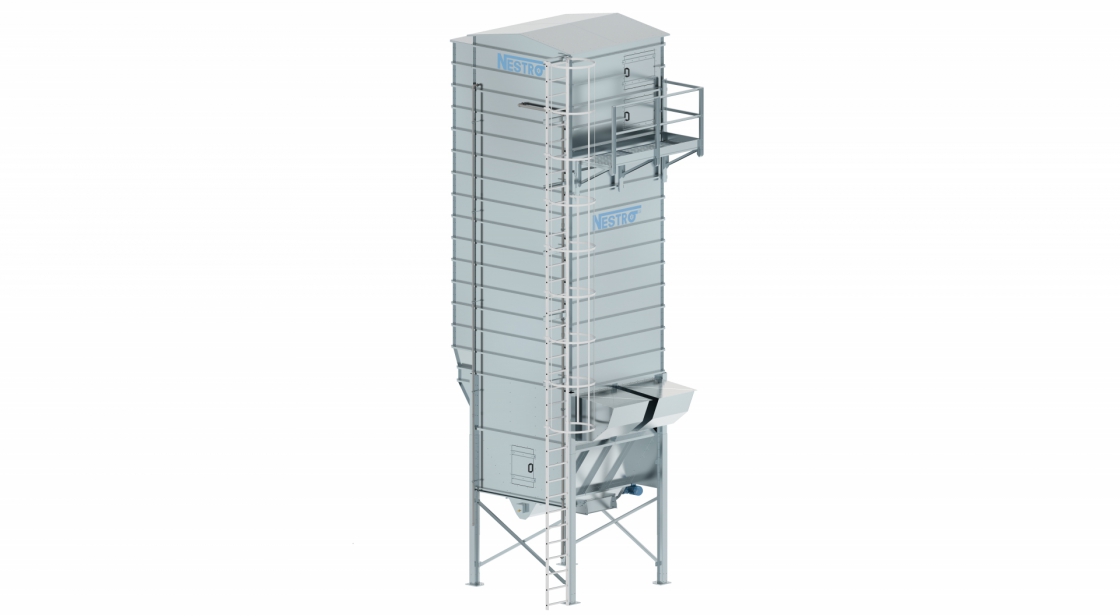

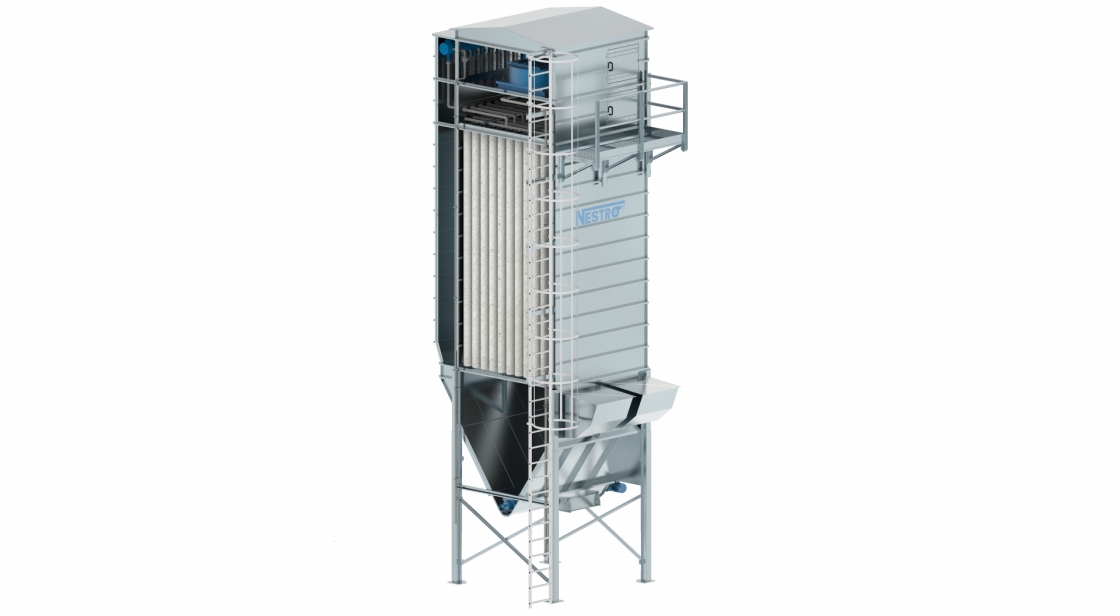

Filtr NFP-JET impulsowy z czyszczeniem sprężonym powietrzem, jest używany jako filtr pośredni do oddzielania szerokiej gamy pyłów, w tym pyłów St1 o  wilgotności do  15% (wilgotność >15% na  zapytanie) w branży: drzewnej, meblarskiej, papierniczej, metalurgicznej, tworzyw sztucznych i sortowni odpadów  komunalnych i jest przystosowany do pracy  ciągłej. Zbiornik sprężonego  powietrza do czyszczenia  worków posiada  11 zaworów i 11  rur wdmuchowych z reduktorem  ciśnienia zamontowanym w komorze  filtra.



Filtr wykonany jest profilowanych blach ocynkowanych s=2 mm, nogi filtra z blachy s=4 mm. Blachy filtra gięte na  zewnątrz tworzą elementy poszycia i są pokryte powłoką cynkową charakteryzują się wysoką odpornością na warunki atmosferyczne oraz korozję. Najważniejszą cechą stosowanej przez nas blachy ocynkowanej jest wysoka odporność na wpływ środowiska zewnętrznego. Blacha ocynkowana zastosowana w  filtrze  jest odporna zarówno na wysokie i niskie temperatury oraz deszcz i działanie promieni słonecznych. Modułowa konstrukcja elementu może być rozbudowywana przy zachowaniu tej samej szerokości.

Filtr  NFP-JET jest wyprodukowany zgodnie z wymaganiami dyrektywy ATEX, wyposażony jest w suchy pion gaśniczy ze specjalnymi zraszaczami, komplet paneli odciążających wybuch, których zadaniem jest rozerwanie membrany po przekroczeniu żądanej wartości nadciśnienia i odprowadzenie wybuchu do atmosfery. Panele z deklaracją zgodności zgodną z dyrektywą 2014/34/EU (ATEX) i świadectwem odbioru kontroli zgodnie z EN 10204 3.1.  Max. ciśnienie statyczne 0,1bar. W filtrze NFP JET stroną roboczą worków filtracyjnych jest ich zewnętrzna strona.



Filtr jest w komplecie z:

Workami filtracyjnymi dla pyłu o wilgotności do 15%

Drabiną i niezbędnymi podestami i drzwiami rewizyjnymi (do komory wentylatorów oraz do komory zbiorników ciśnieniowych)

Przewodem suchej instalacji gaśniczej

Ciśnieniową instalacją czyszczącą z worki filtracyjne ze zbiornikiem o pojemności 42,11 litrów z grzałką i sterowaniem do zbiornika  (do 99 zaworów)

Śluzą celkową dla 1 elementu filtra (wykonanie ATEX -opcja/dopłata) - lub przenośnik ślimakowy > 1 elementu filtra,  jest to przenośnik ślimakowy D=400mm, P=200mm z przekładnią 1,5kW 1500U/min, Wydajność przenośnika   jest zależna od  rodzaju i ciężaru nasypowego [kg/m3] odpadu transportowanego i mieści  się  w przedziale 2-7[m3/h] (kontrola obrotów-opcja/dopłata)

Sekcje wdmuchowe do filtra o średnicy wg wytycznych klienta (bez klap) - maks. 2 sztuki na element filtra

Kosze z  tworzywa sztucznego i kosze metalowe z dyszą Venturiego





Filtr NFP JET 11.png image

Konstrukcja i parametry:

  • Maksymalna wilgotność materiału wynosi do 15%.
  • Filtr pośredni jest przystosowany do Pmax = 6000 Pa (1 element - 1350x3040 mm) zarówno w podciśnieniu, jak i w nadciśnieniu.
  • Element rozbudowy filtra ma wymiary 1350x3040 mm.
  • Tkanina filtracyjna to włóknina PE/PE, która jest odpowiednia dla materiałów o wilgotności ≤ 15% (klasa BIA-M).
  • Konstrukcja obudowy wykonana jest z ocynkowanej blachy o grubości od 2 mm do 4 mm, z gięciami na zewnątrz obudowy.
  • Filtr jest przygotowany do współpracy z wentylatorami o mocy 22 kW i prędkości obrotowej 3000 obr./min.

Bezpieczeństwo i zgodność z normami:

  • Filtr jest zgodny z wymaganiami dyrektywy ATEX.
  • Wyposażony jest w suchy pion przeciwpożarowy z zraszaczami oraz panele odciążające wybuch. Panele te rozerwą się po przekroczeniu zadanej wartości nadcisnienia (0,1 bar) i odprowadzą wybuch do atmosfery.
  • Panele odciążające wybuch posiadają deklaracje zgodności z dyrektywą 2014/34/UE (ATEX) oraz świadectwo odbioru kontroli zgodne z EN 10204 3.1.

Dodatkowe informacje:

  • Filtr jest dostarczany w komplecie z wężami filtracyjnymi, drabiną, kompletami podestów, klapami przeciwwybuchowymi, drzwiami rewizyjnymi, przewodem suchej instalacji gaśniczej oraz ciśnieniową instalacją czyszczącą.
  • Możliwe są różne konfiguracje śluz celkowych, przenośników ślimakowych i sekcji wdmuchowych w zależności od liczby elementów i wymagań klienta.





Filtr NFP JET 11 6.png image
